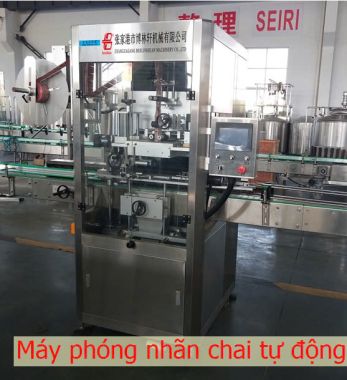

Máy phóng nhãn chai tự động

Máy phóng nhãn chai tự động

1. Cấu tạo của máy phóng nhãn chai 300-500ml

• Hệ thống cấp chai (Bottle Feeding System)
• Băng tải (Conveyor Belt): Vận chuyển chai qua các công đoạn.
• Cảm biến quang học: Phát hiện chai và định vị chính xác.
• Cơ cấu chia khoảng cách (Star Wheel/Screw Feeder): Đảm bảo chai được đặt đúng vị trí.
• Hệ thống cấp nhãn (Label Dispensing System)
  • Trục cuộn nhãn (Label Roll Holder): Giữ cuộn nhãn và điều chỉnh độ căng.
  • Dao cắt nhãn (Label Cutting Mechanism): Cắt nhãn theo kích thước định sẵn.
  • Bộ tách nhãn (Label Peeling Unit): Tách lớp đế của nhãn tự dính.
• Đầu phóng/dán nhãn (Labeling Head)
  • Cơ cấu hút chân không (Vacuum Suction): Giữ và phóng nhãn lên chai.
  • Con lăn ép (Pressure Roller): Ép nhãn lên chai để đảm bảo độ bám dính.
  • Bộ phận gia nhiệt (Heating Unit): Dùng cho nhãn nhiệt hoặc keo nóng chảy.
• Hệ thống điều khiển (Control System)
  • PLC (Programmable Logic Controller): Điều khiển logic và đồng bộ hóa các bộ phận.
  • Màn hình HMI (Human-Machine Interface): Cảm ứng, hỗ trợ cài đặt thông số.
  • Cảm biến (Sensors): Phát hiện chai, nhãn và lỗi trong quá trình vận hành.
• Khung máy và vật liệu (Frame & Materials)
  • Khung máy: Thép không gỉ SUS 304, chống ăn mòn và đảm bảo vệ sinh.
  • Bộ phận tiếp xúc: Inox, silicon, hoặc nhựa kỹ thuật (POM, PTFE).
• Thông số kỹ thuật phụ Máy phóng nhãn chai tự động
• Nguồn điện: 220/380V/3 pha/50Hz (công suất tiêu thụ ~5–10 kW).
• Khí nén: 6–8 bar, tiêu thụ ~0.5–1 m³/phút.
• Nhiệt độ hoạt động: 0–40°C.

1. Nguyên lý hoạt động Máy phóng nhãn chai tự động

1. Chai được đưa vào máy qua băng tải và định vị bằng cảm biến.
2. Nhãn được kéo từ cuộn, cắt theo kích thước định sẵn.
3. Đầu dán nhãn sử dụng cơ chế hút chân không hoặc con lăn để dán nhãn lên chai.
4. Camera kiểm tra chất lượng và loại bỏ chai lỗi.
5. Chai thành phẩm được chuyển đến công đoạn đóng gói.

1. Ưu điểm của máy phóng nhãn chai tự động

• Năng suất cao: Máy có thể dán nhãn với tốc độ rất nhanh, giúp tăng năng suất đáng kể so với phương pháp dán nhãn thủ công.
• Độ chính xác cao: Nhãn được dán đúng vị trí, không bị lệch hoặc nhăn.
• Tiết kiệm chi phí: Giảm chi phí nhân công và thời gian sản xuất.
• Đảm bảo vệ sinh: Quy trình dán nhãn khép kín, đảm bảo vệ sinh an toàn thực phẩm.
• Dễ sử dụng: Máy có thể được điều khiển và vận hành một cách dễ dàng.

• Ứng dụng Máy phóng nhãn chai tự động

Máy dán nhãn chai nước suối tự động được sử dụng rộng rãi trong các nhà máy sản xuất nước đóng chai, nước ngọt và các loại đồ uống khác.
